Gira Central Hidroeléctrica Bayano

CENTRAL HIDROELÉCTRICA ASCANIO VILLALÁZ (BAYANO)

Al iniciarse la década de 1970, la República de Panamá decidió implementar una agresiva política de desarrollo hidroeléctrico.

Bajo esta concepción se inicia en 1971 la construcción de la presa y en octubre de 1976 el inicio de generación de la Central Hidroeléctrica Ascanio Villalaz (Bayano), administrada por la corporación AES. El Proyecto se encuentra localizado en el distrito de Chepo, a unos 85 Km. al noreste de la Ciudad de Panamá, en la Provincia de Panamá. El embalse que forma la presa cubre un área aproximada de 350 km2. (35,000 hectáreas) y tiene una capacidad de almacenaje de 4,000 millones de metros cúbicos.

COMPONENTES PRINCIPALES

• ·  Casa de Máquinas: Construida con espacio para alojar en su interior cuatro turbinas hidráulicas tipo Francis, con sus respectivos generadores y demás equipos accesorios, con un potencial total de 300,000 kw. La primera etapa consta de dos turbinas para un total de 150,000 kw.
• ·  Línea de Transmisión: Esta línea es de doble circuito, trifásica, apoyada en torres de acero. El voltaje de operación es de 230,000 voltios. Su longitud es de 83 km.
• ·   Centro de Operaciones del Sistema Integrado. En ese año se inauguró dicho Centro de Operaciones, COPSI, cuya función es la supervisión y control del sistema eléctrico integrado.

Vista de la Sala de Operación de la Central.

Se observa la cobertura superior de las 3 unidades de generación.

Eje Vertical de la Turbina 1

ALGUNOS SOBRE LA HIDROELÉCTRICA BAYANO

• ·         Posee una presa y vertedero de gravedad de concreto de 65 metros de alto.
• ·        Existe una presa auxiliar revestida de pedraplén llamada: Viejo Pedro. Esta es de núcleo de arcilla y enrocado, con una longitud de 1200 metros. La altura máxima de esta presa es de 17 metros y posee una cresta de 8 metros.
• ·       El nivel máximo del embalse es de 62 metros sobre el nivel del mar (msnm).
• ·   La central estaba originalmente concebida para aportar 300 MW sin embargo, la potencia instalada a la fecha de hoy es de 260 MW.
• ·         El vertedero de la central posee una capacidad de 4000 metros cúbicos por segundo. El mismo posee 4 compuertas radiales controladas remotamente por el SCADA o de manera local.

• ·   Las turbinas son de eje vertical de reacción tipo Francis, montadas debajo de su generador.
• ·  Inicialmente el proyecto inicio con 2 turbinas instaladas, cada una de 75 MW. Actualmente consta con 3 turbinas instaladas.
• ·    Las dos primeras turbinas fueron repotenciadas para obtener una mayor potencia de estas, durante los años 2003 y 2004.
• ·     La central consta con el espacio suficiente para introducir una cuarta unidad completa sin embargo por las condiciones geográficas, no resulta viable. La central explota el potencial de la zona con solo 3 unidades.·

Espacio para la 4ta Unidad Generadora

•     Los generadores 1 y 2 son de 87 MW y la unidad 3 es de 86 MW. Cada uno produce un voltaje nominal de 13 800 voltios, tienen una velocidad de 120 rpm, 60 polos y una corriente nominal de 4000 amperios. Cada generador tiene su propio transformador de potencia en la subestación.
• ·    El sistema SCADA es el encargado de realizar el monitoreo y control del proceso de generación eléctrivca, para ello consta de 10 procesadores y 4 estaciones de operación, Web Server y Gateway. Adicionalmente el sistema SCADA alberga el sistema de vibraciones y protecciones eléctricas de los generadores y transformadores de potencia.
• ·     En la subestación Bayano se encuentran los transformadores de potencia encargados de incrementar el voltaje de 13,8 KV (producidos por los generadores) a 230 KV (voltaje de transmisión).
• ·   Los transformadores tienen capacidad continua de 109 MW con enfriamiento tipo ONAN.

Vertedero con sus 4 compuertas

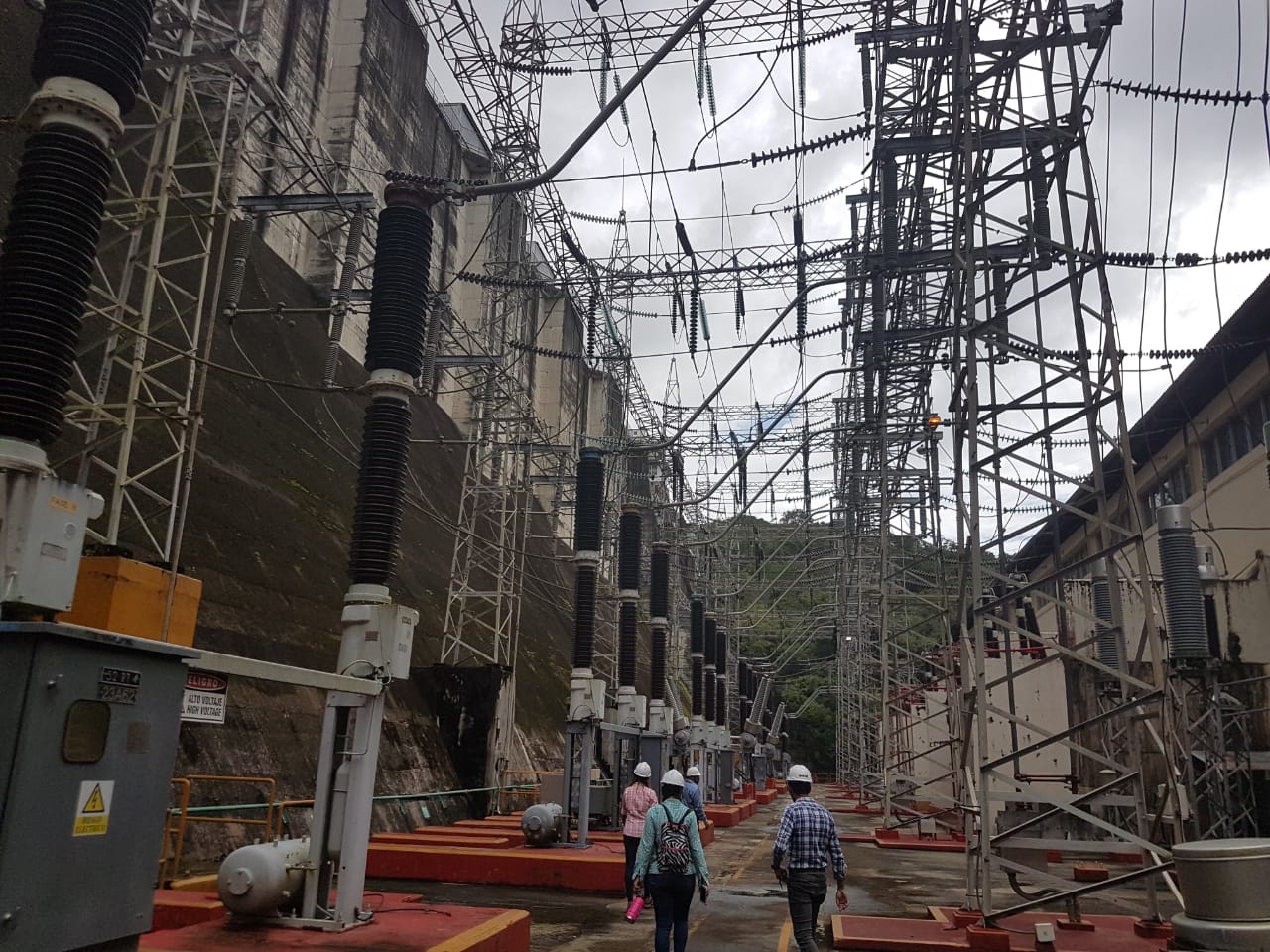

Subestación Bayano
